Animations, programmes et figures sismiques

Ces documents pédagogiques accompagnent les enseignements sur les Ondes sismiques et l' Imagerie sismique donnés à l'EOST.
Cliquer sur le texte ou les icônes pour lancer les animations Java, afficher les sources Matlab et les figures grand format.

Ondes sismiques

Animations Java

Front d'onde plan - Onde plane harmonique - Fronts d'onde direct, réfléchi, conique - Interface pentée - Réverbérations dans une couche -

Front d'onde pour V0+az - Réflexion onde plane par V0+az -

Réflexion - transmission onde harmonique - Onde harmonique stationnaire

Ondes P et S planes et sphériques

Programmes : Ondes P et S dues à une force ponctuelle verticale

Figures :
Onde planes P, SV, SH - Onde P et S dues à une force ponctuelle verticale - Onde P due à une force ponctuelle verticale - Onde S due à une force ponctuelle verticale

Sismique géométrique

Programmes : Ondes directe, réflechie, conique

Figures :

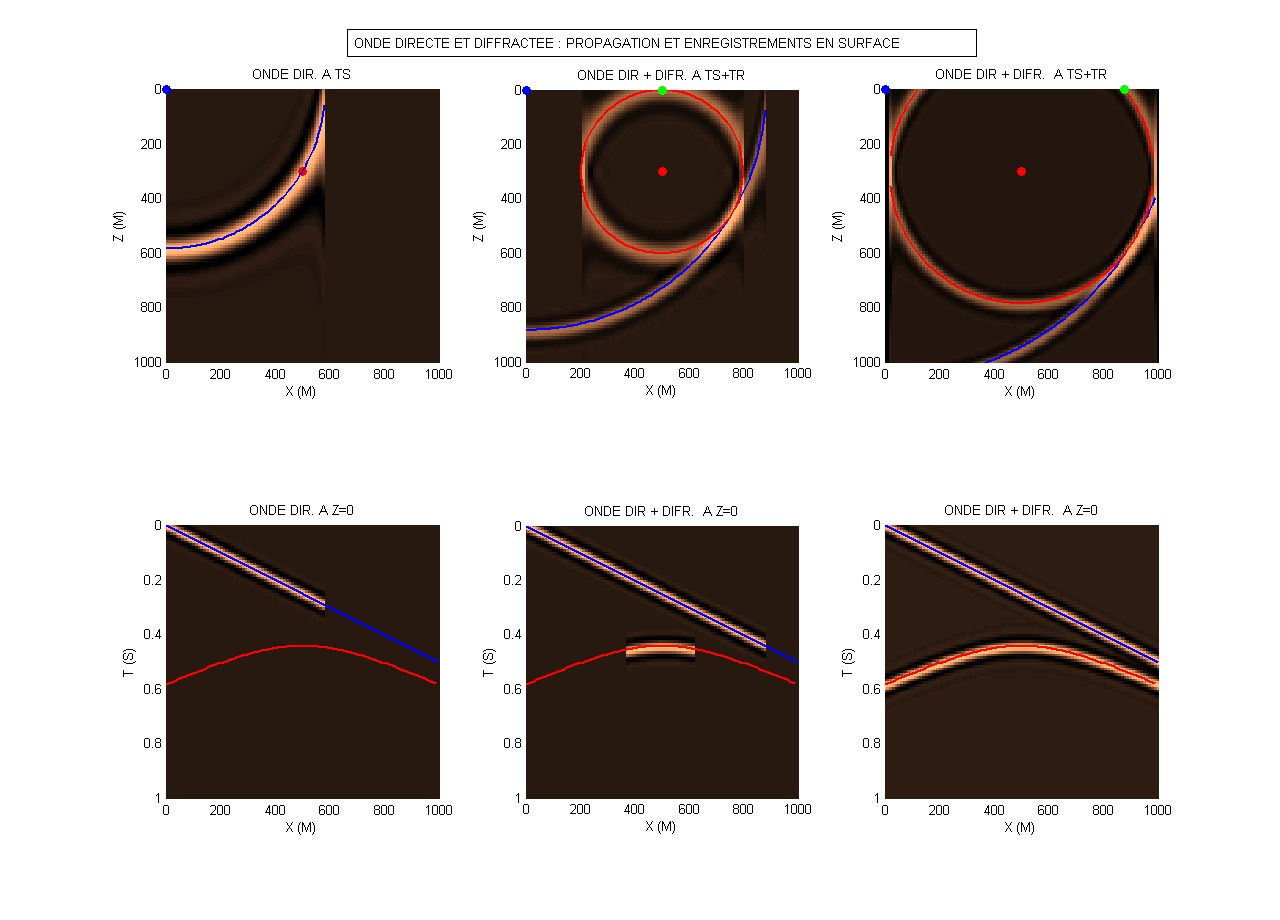

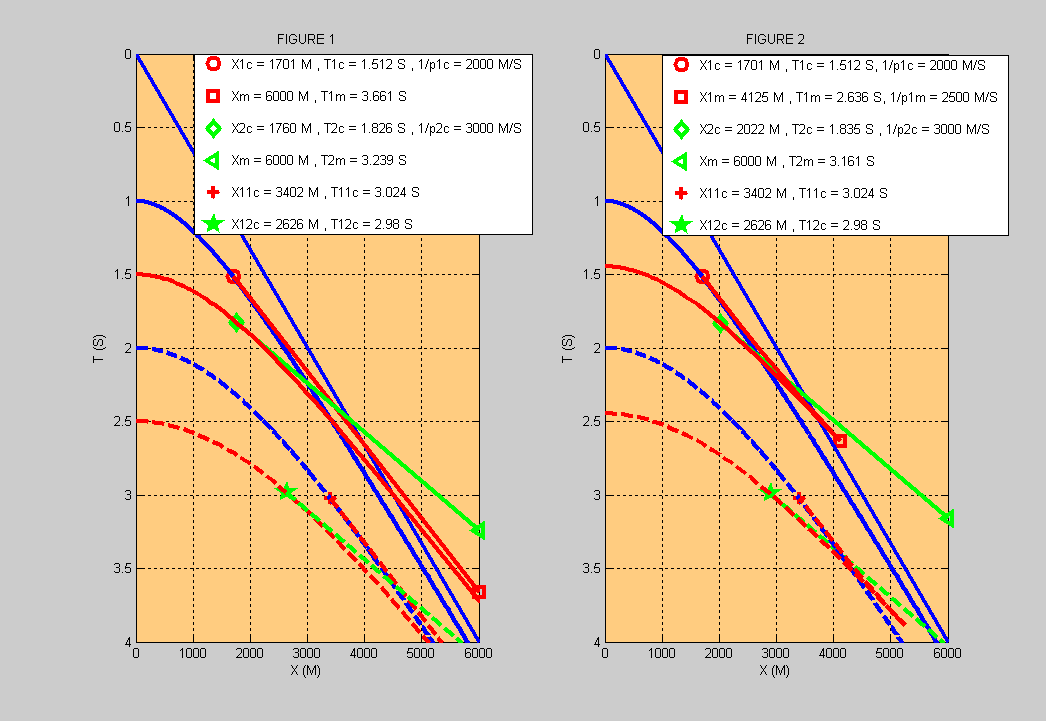

Onde directe, réfléchie, conique - Interface pentée

Programmes : Rayons et fronts d'onde pour V0+az - Zone d'ombre et guide d'onde - Triplication - Réflexion PP-PSV dans stratification - Réflexions, coniques et gradient V - VRMS

Figures :
Rayons et fronts d'onde pour V(z) - Zone d'ombre - Guide d'onde - Triplication - Réflexion PP-PSV dans stratification - Réflexions, coniques et gradient V - VRMS

Réflexion - transmission - stratification

Programmes : Réflexion-transmission SH - Réflexion-transmission P-SV interface

Figures :
Polarisation P-SV-SH - Réflexion-transmission SH - Réflexion totale SH - Réflexion P-SV surface libre - Réflexion-transmission P-SV interface - Interface liquide-solide - Réflexion-transmission SV-P interface - Modèle vitesses-densité Mer du Nord - Réflexion-transmission Mer du Nord - Gradient vitesses

Programmes : Couche mince - Onde montante+descendante - Réflexion stratification P-SV - Monitoring P-SV dans stratification - Transmission stratification cyclique - Réflexion-transmission stratification cyclique

Figures :
Couche mince - Onde montante+descendante - Stratification P-SV incidence 0° - Stratification P-SV incidence 15° - Stratification P-SV incidence 30° - Monitoring P-SV incidence 0° - Monitoring P-SV incidence 15° - Monitoring P-SV incidence 30° - Transmission stratification cyclique - Réponse impulsionnelle et harmonique

Ondes guidées

Figures :
Onde de Rayleigh - Equation de Rayleigh - Onde Love - Relation de dispersion Love - Vitesse de groupe - Groupe Love

Anisotropie : isotropie transverse

Programmes : Modules anisotropes pour stratification - Vitesses, polarisation, réflexion-transmission anisotropes

Figures :
Modules anisotropes pour stratification - Vitesses, polarisation anisotropes - SH anisotrope - QP anisotrope - Réflexion-transmission anisotropes

Imagerie sismique

Animations Java

Point diffractant - Plan horizontal - Plan penté

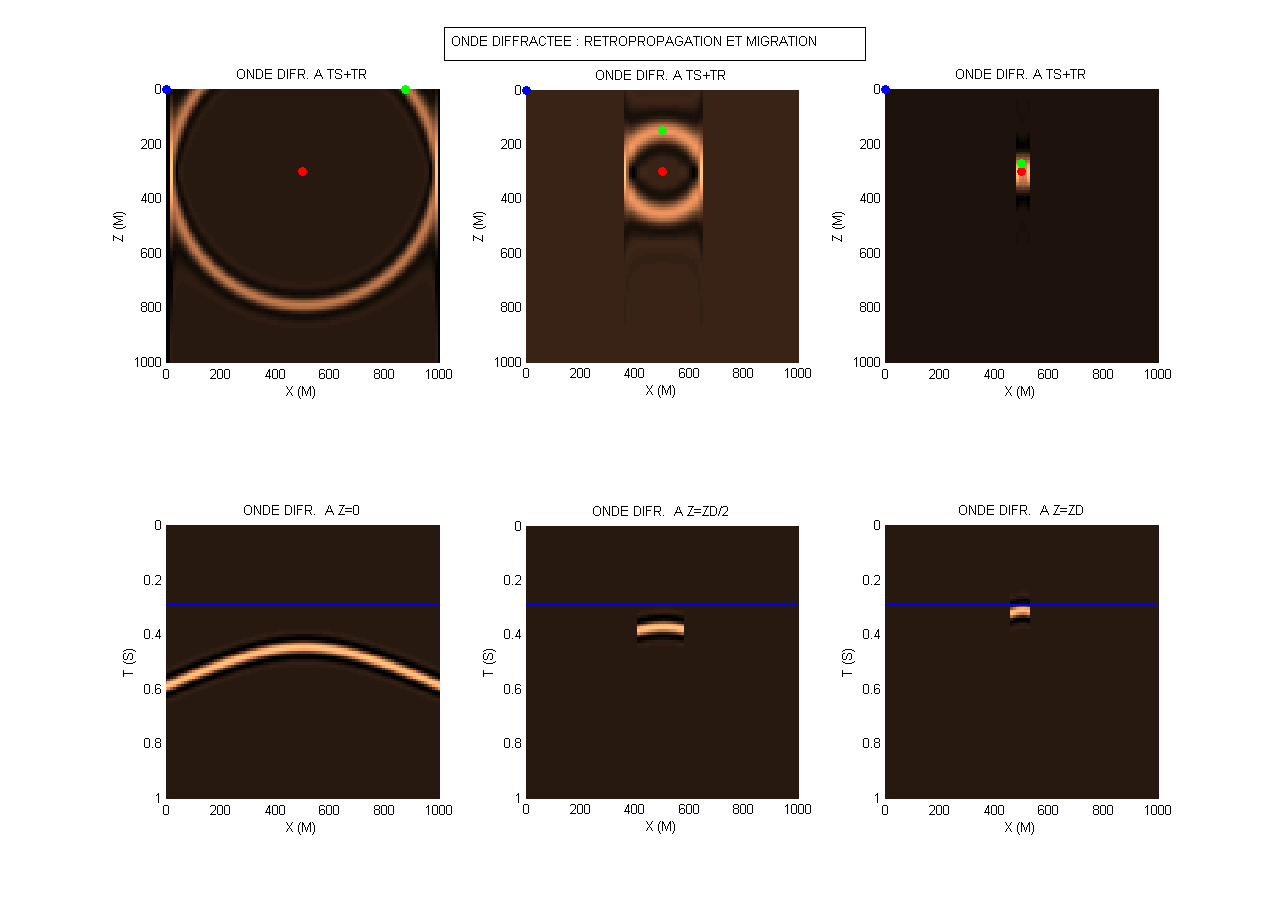

Diffraction et migration

Programmes : Diffraction -

Figures :
Diffraction1 - Diffraction2 - Interférences - Migration1 - Migration2 -

Dispositifs d'acquisition

Programmes : Dispositifs

Figures :

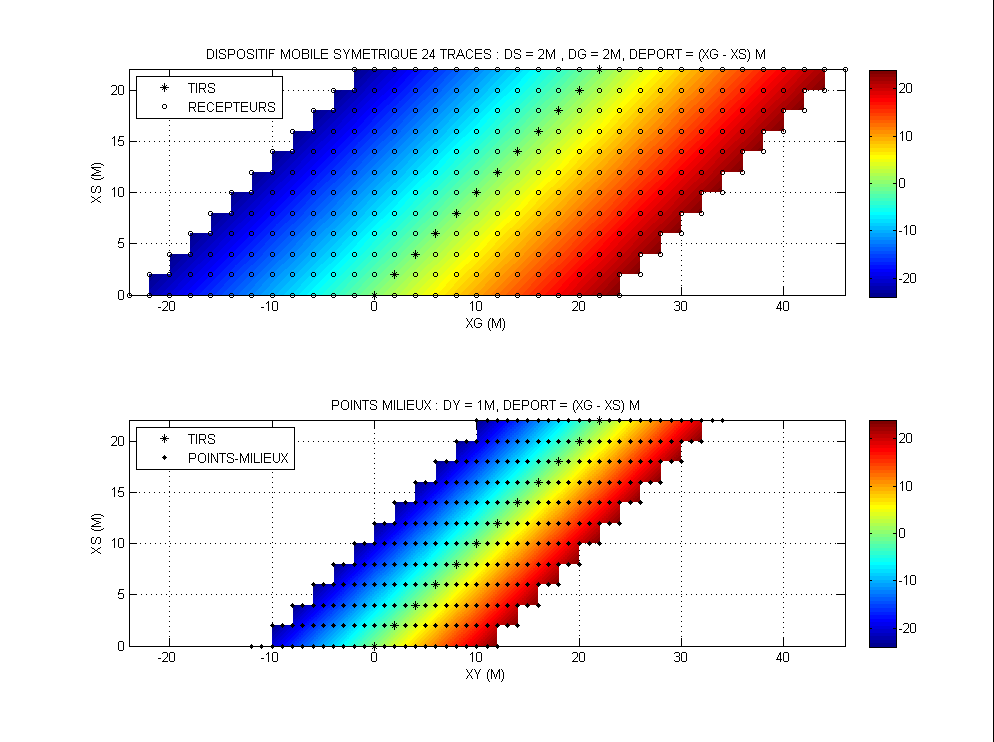

dispositif d'acquisition symétrique - dispositif d'acquisition dissymétrique - dispositif d'acquisition fixe

Décomposition en points diffractants

Programmes : Réflecteur plan, concave, convexe - Cône de diffraction

Figures :

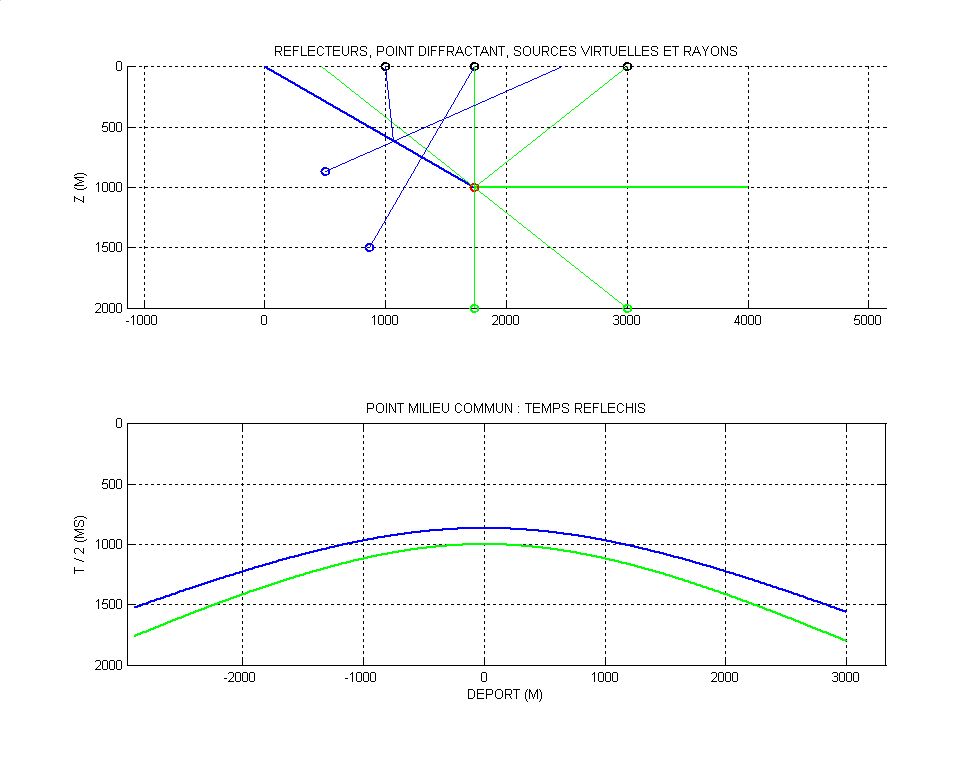

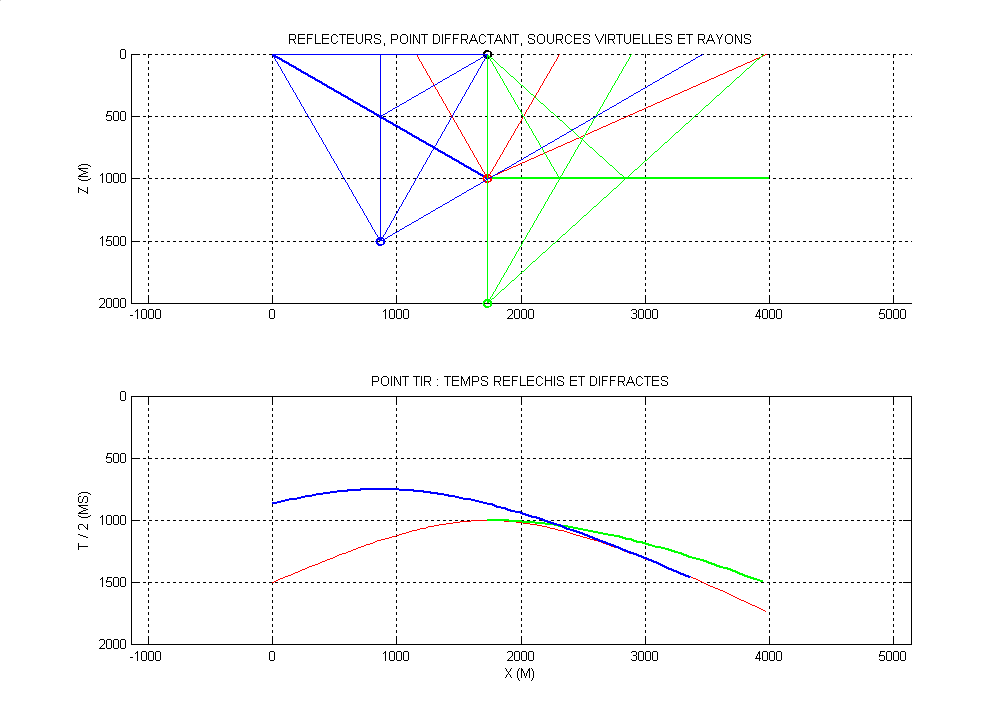

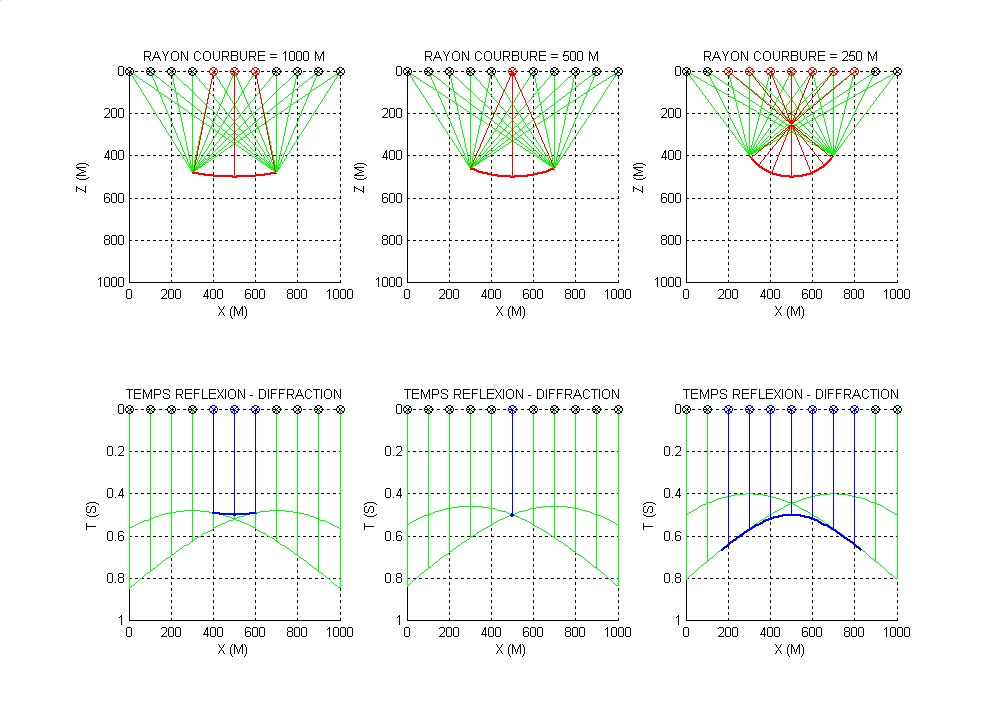

Réflecteur plan - Réflecteur courbe - Réflecteur concave - Cône de diffraction - Réflexion pentée - Synclinal - point diffractant migré avec vitesse différente de V - segment migré avec vitesse différente de V - intersection reflecteur horizontal-penté -

Migration à déport nul par superposition de 1/2 cercles

Programmes : Migration par superposition de 1/2 cercles

Figures :

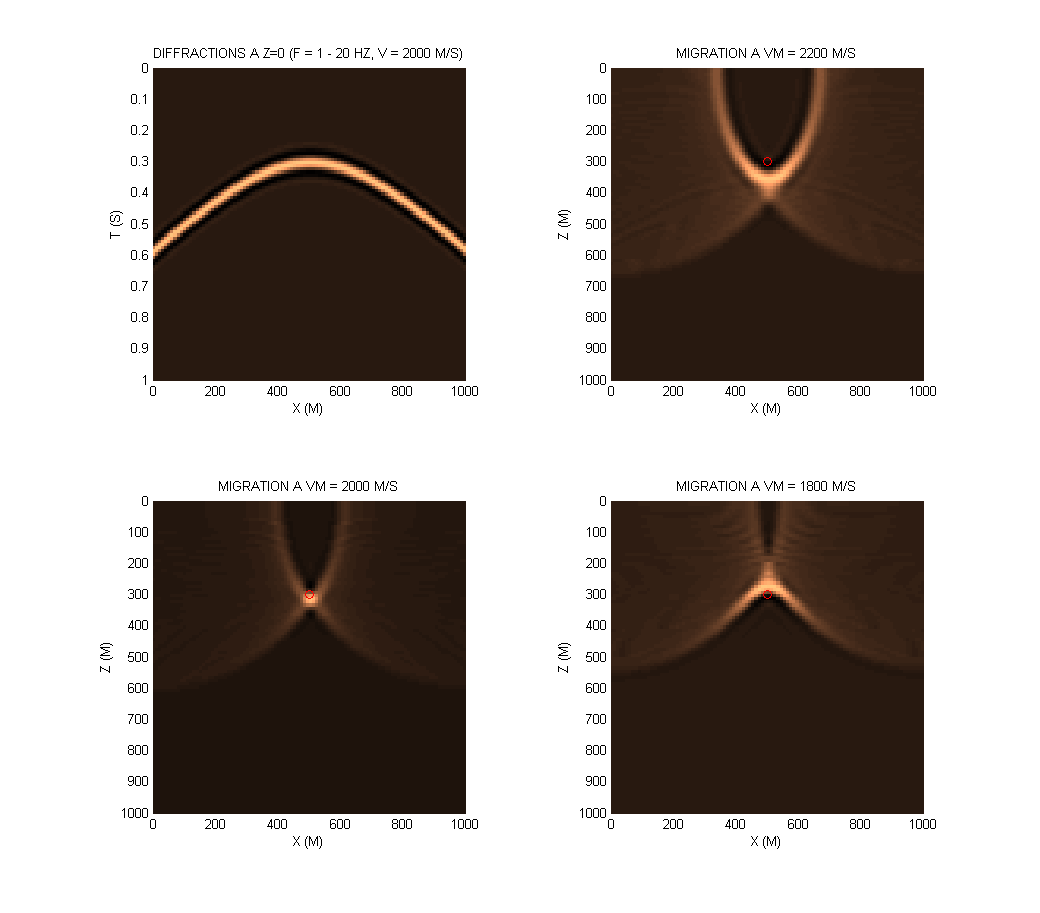

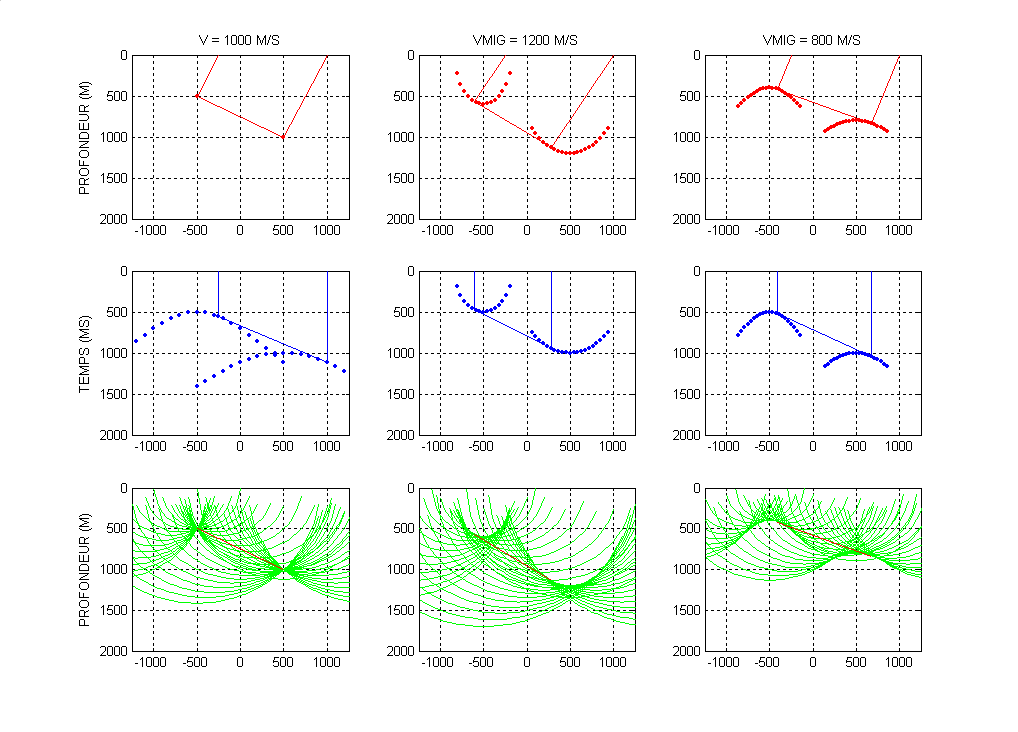

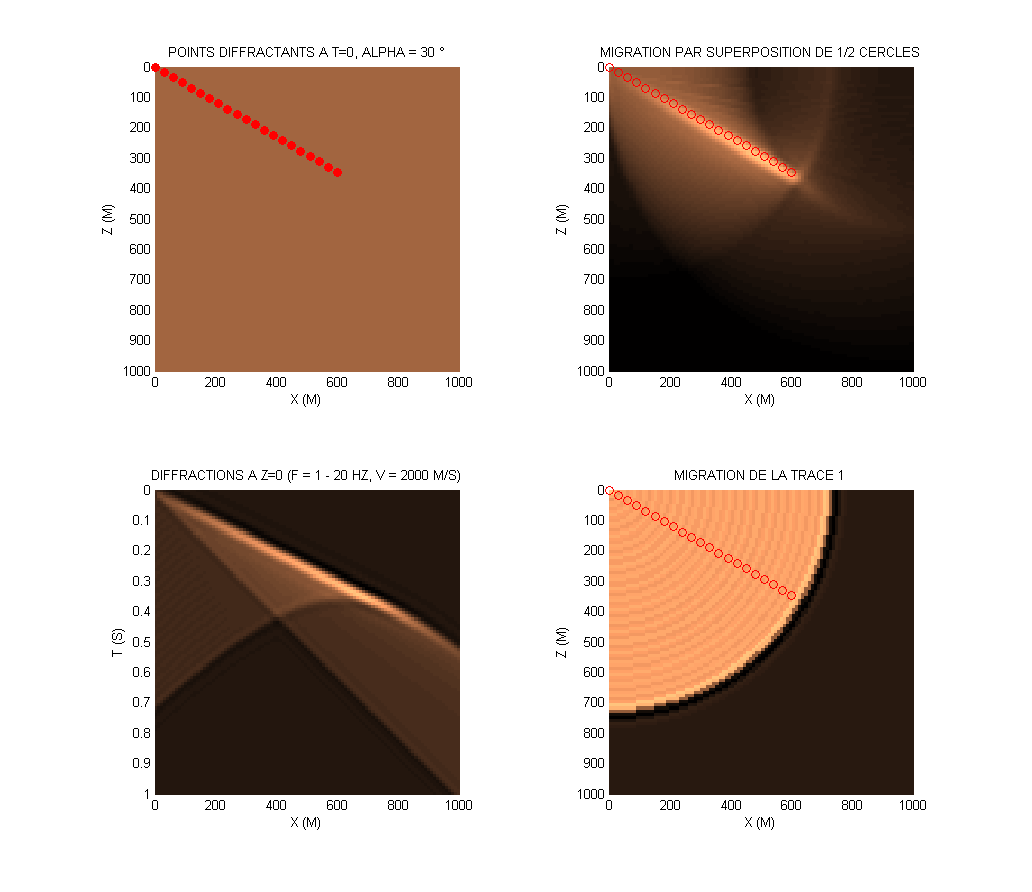

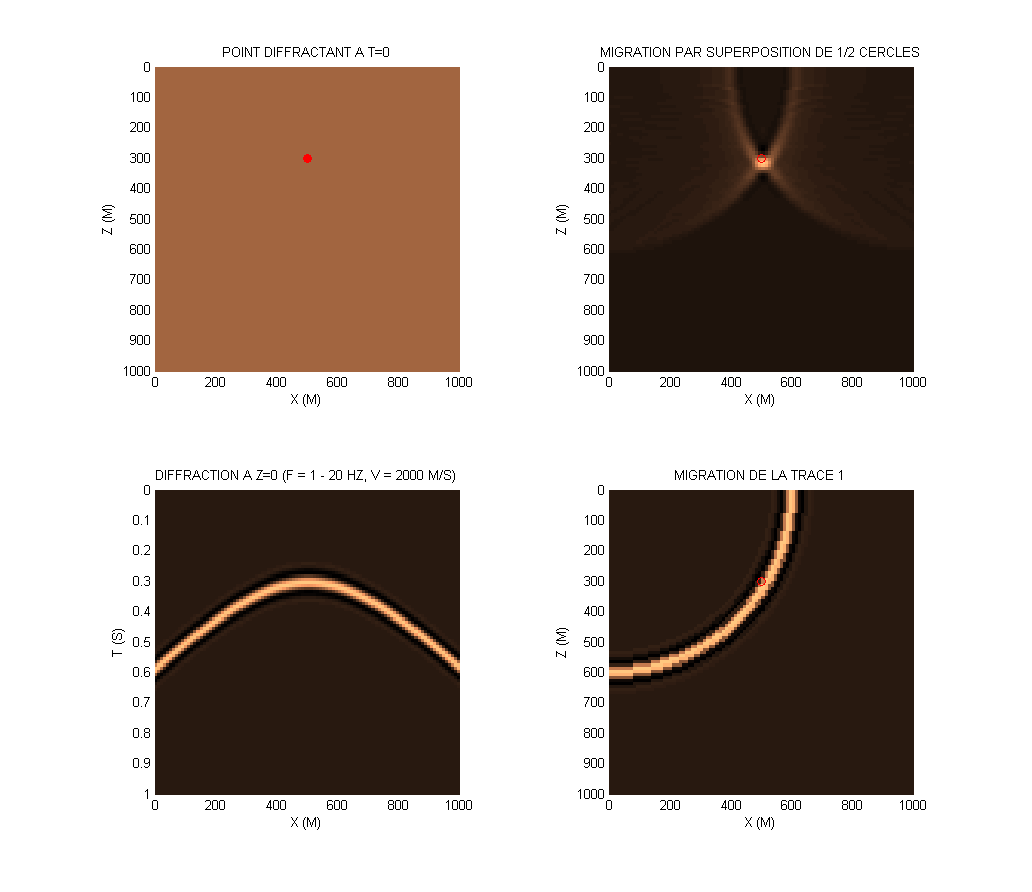

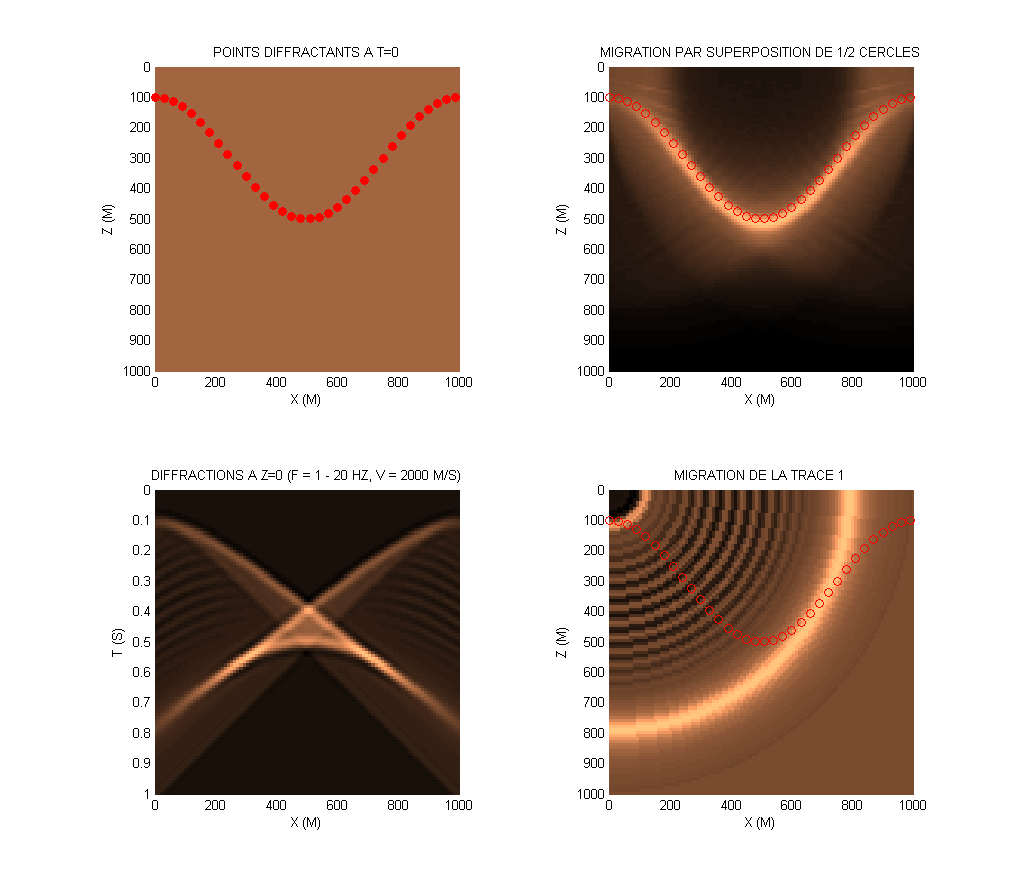

Migration point diffractant - Migration segment horizontal - Migration segment penté - Migration synclinal - Migration point diffractant VM ≠ V - Migration segment penté VM ≠ V - Migration synclinal VM ≠ V -

Programmes : Zone de Fresnel

Figures :

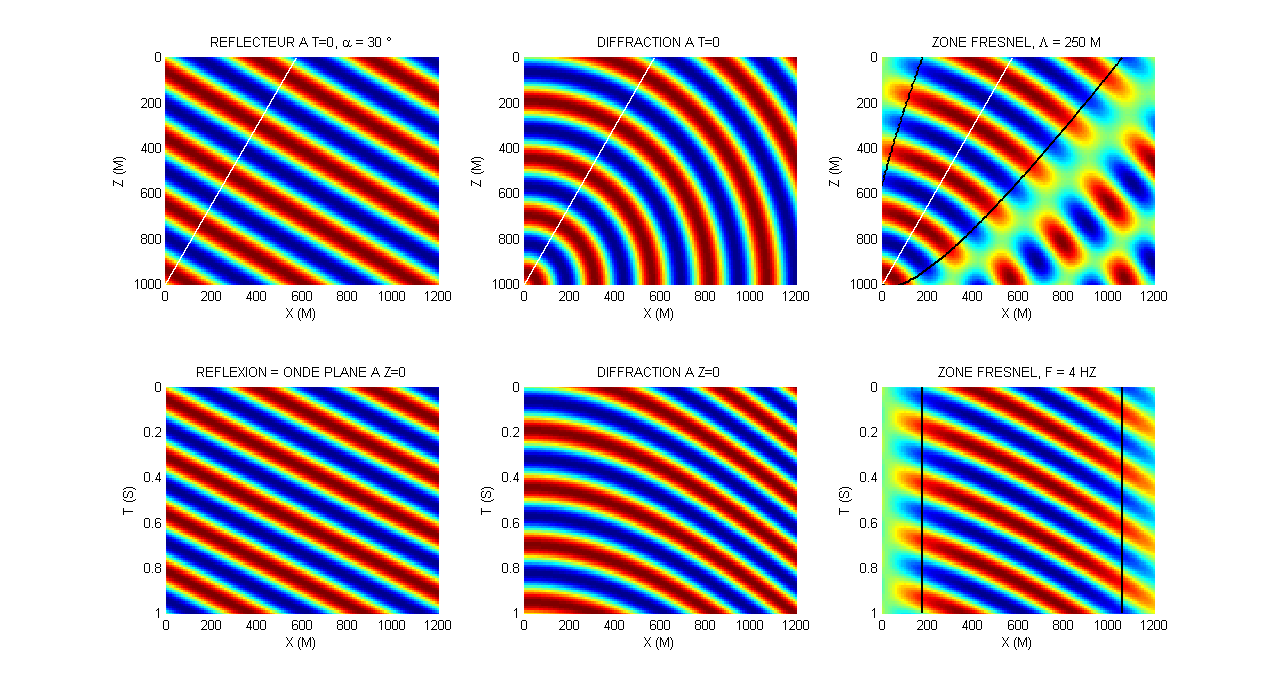

Zone de Fresnel - Zone de Fresnel -

Migration par décomposition en ondes planes

Programmes : Transformée Fourier - Aliasing

Figures :

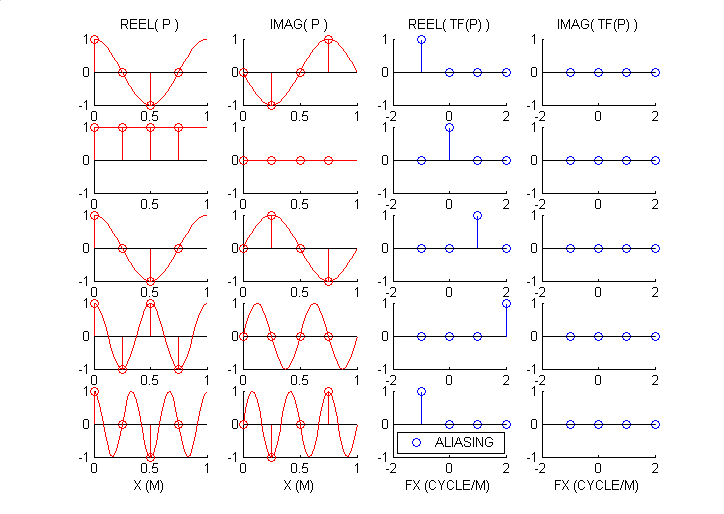

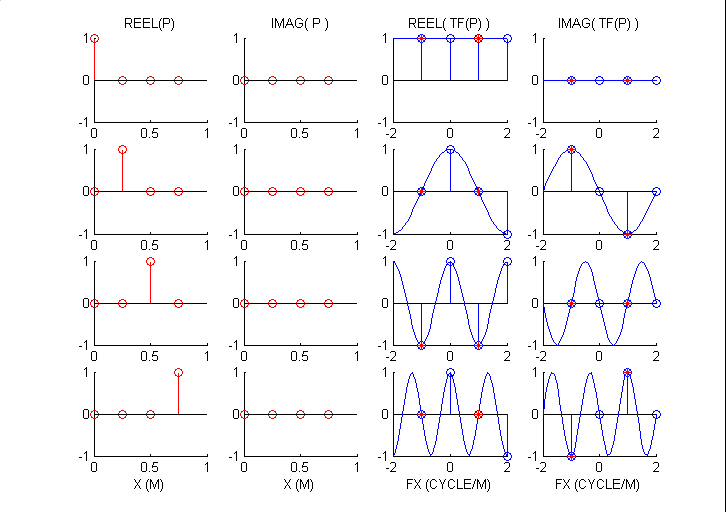

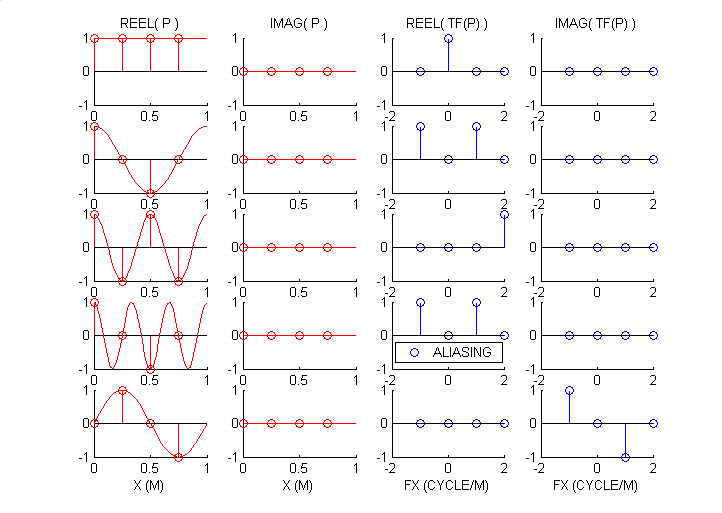

TF harmoniques complexes - TF harmoniques reelles - TF diracs reels - Aliasing

Programmes : Migration de Stolt

Figures :

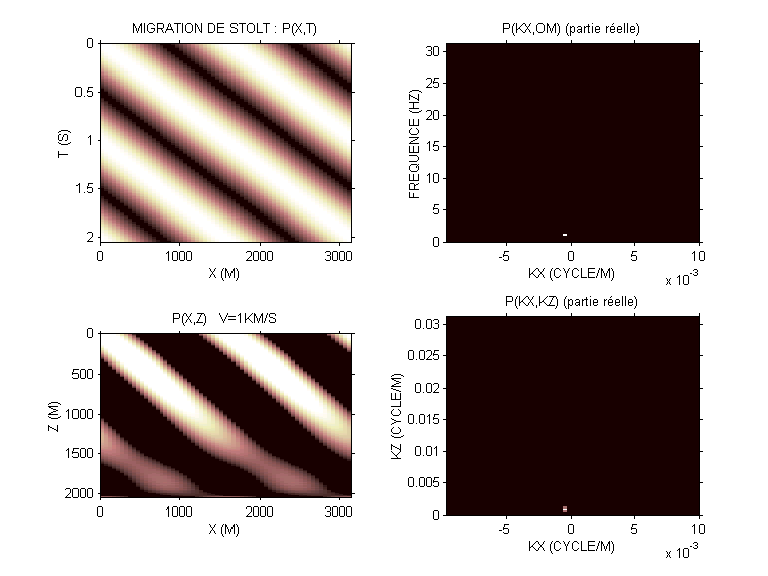

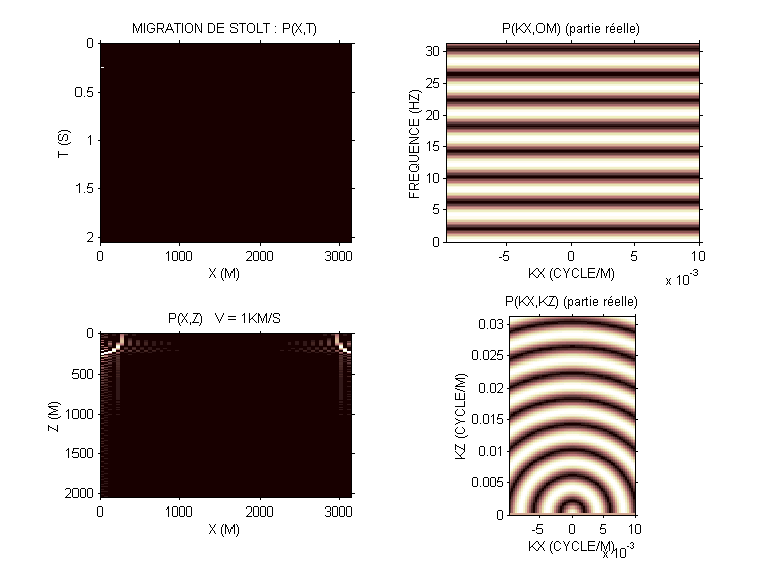

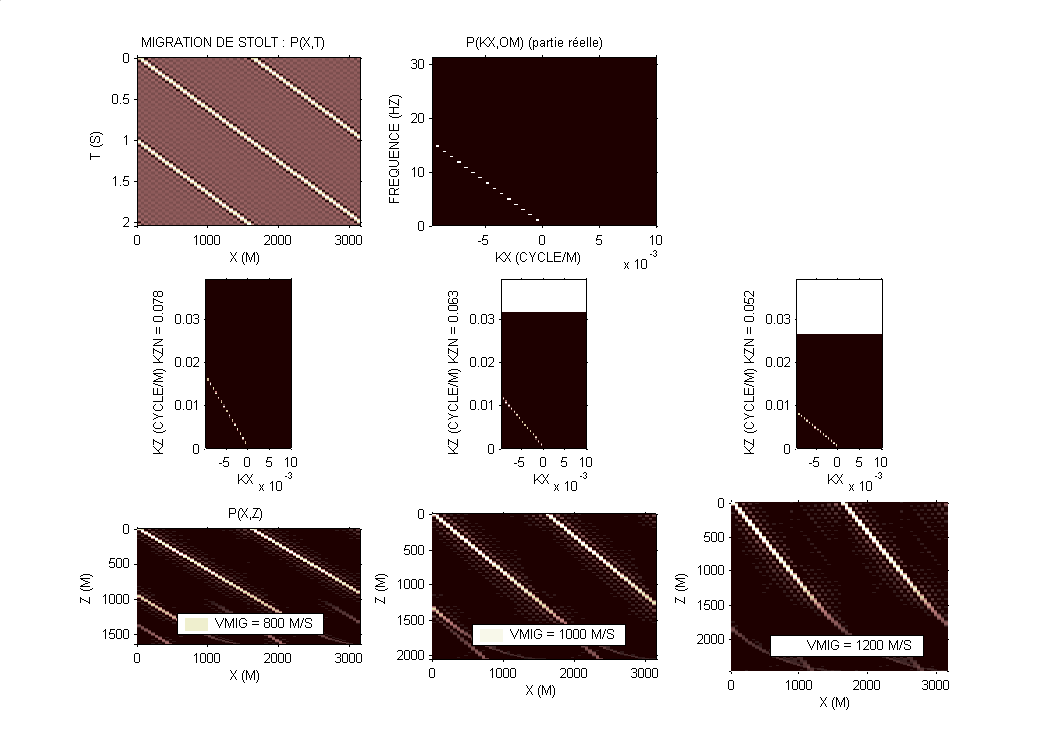

Onde plane monochromatique - Somme d'harmoniques - Aliasing spatial - Impulsion 1 - Impulsion 2 - Impulsion 3 - impulsion migré par Stolt avec vitesse différente de V - réflexion migrée par Stolt avec vitesse différente de V

Migration à déport non-nul par superposition de 1/2 ellipses

Programmes : Migration par point de tir

Figures :

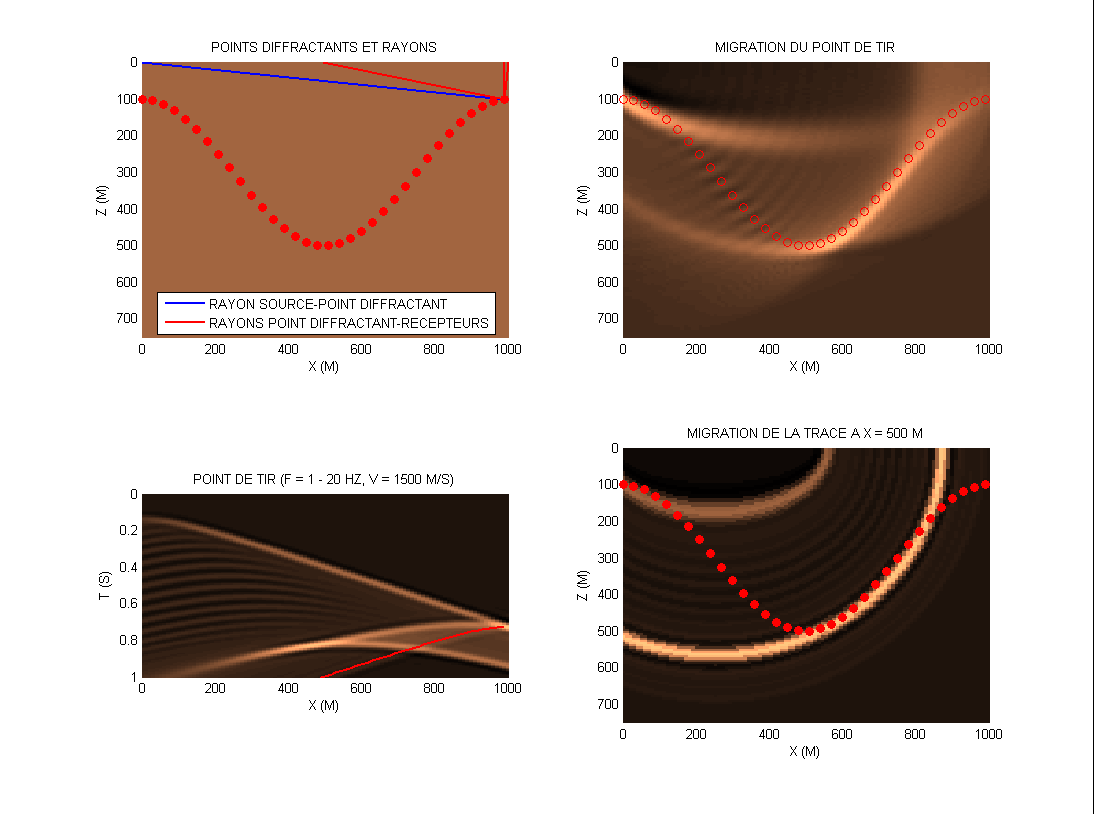

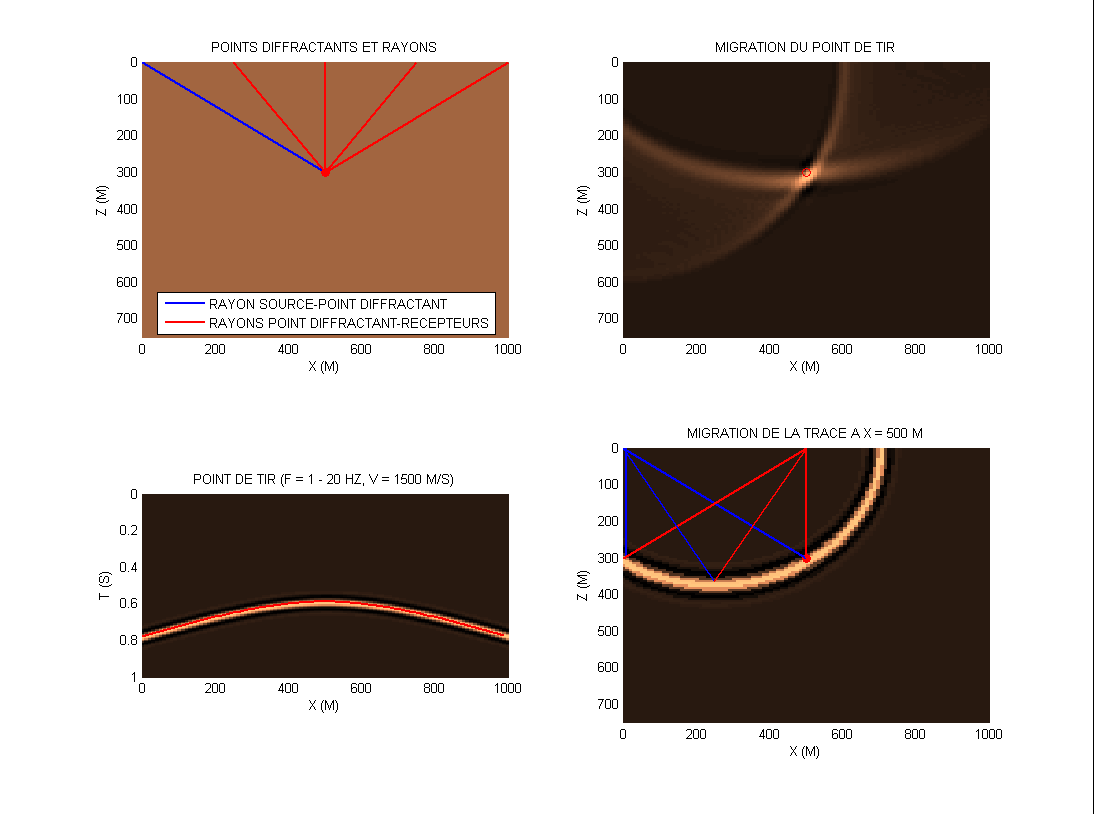

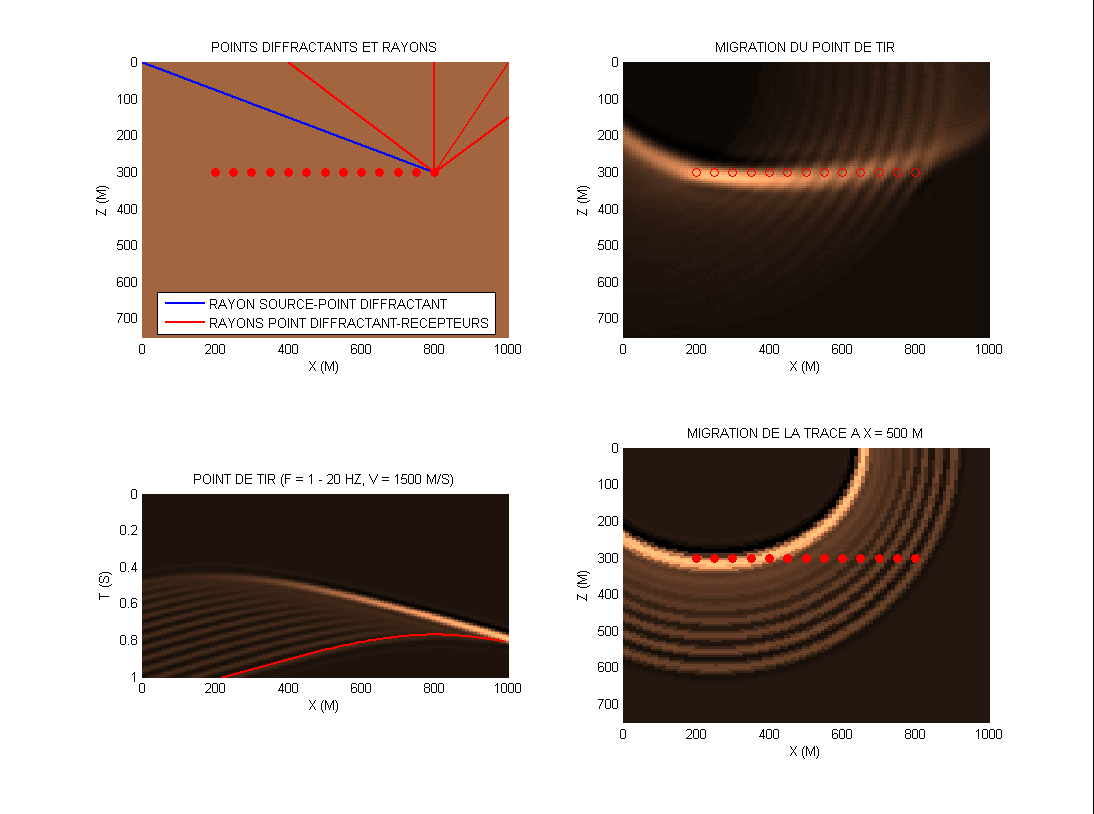

Migration point diffractant - Migration segment horizontal - Migration segment penté - Migration synclinal -

Transformation à déport nul

Programmes : NMO-DMO - DMO V(z)

Figures :

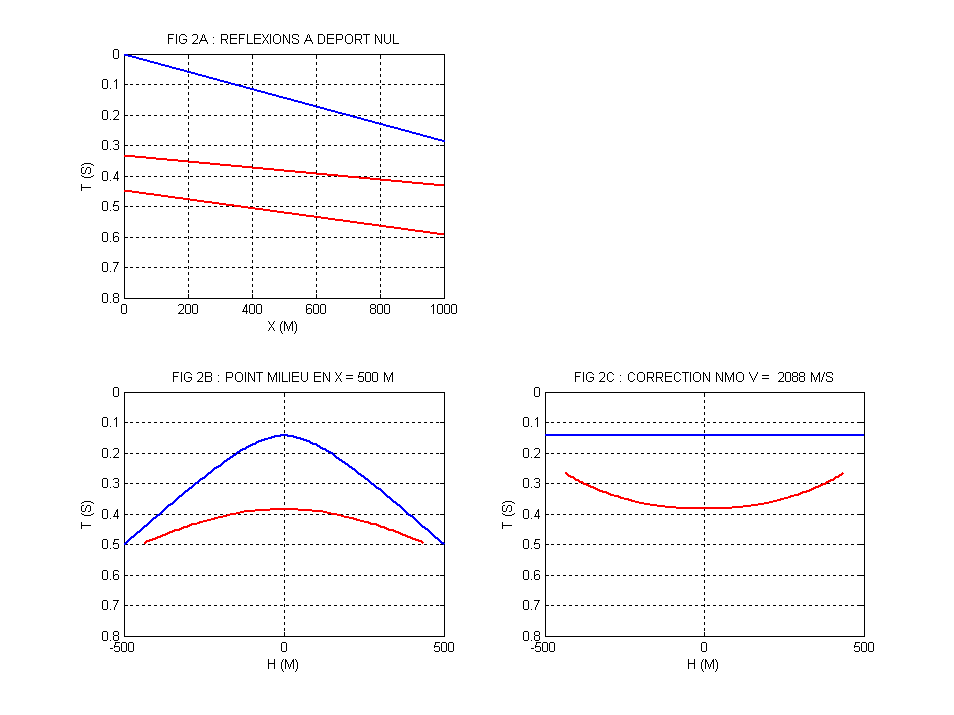

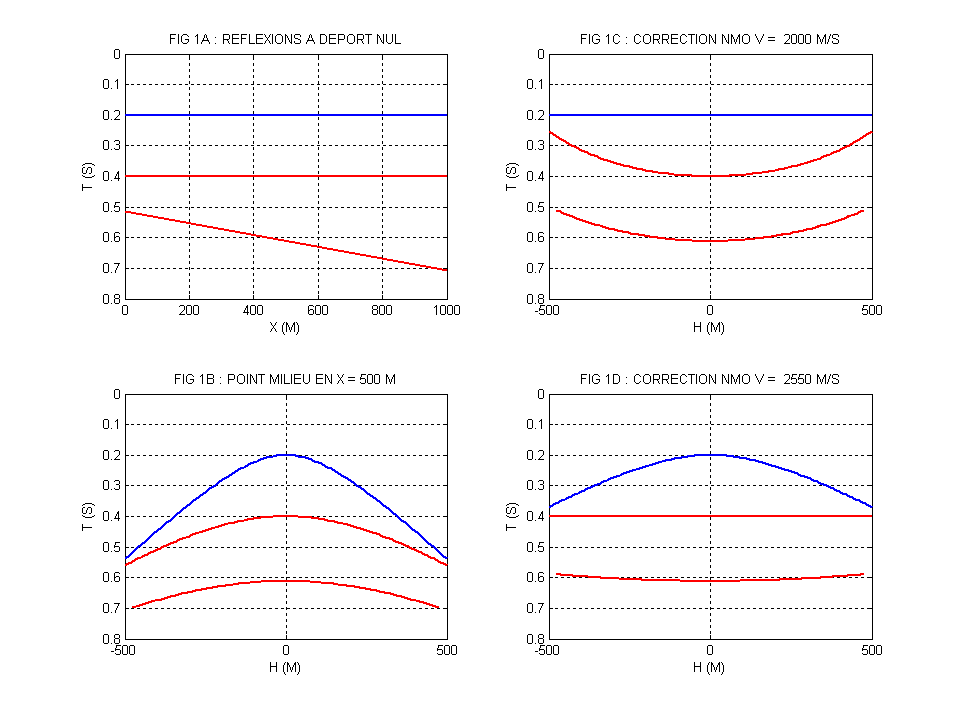

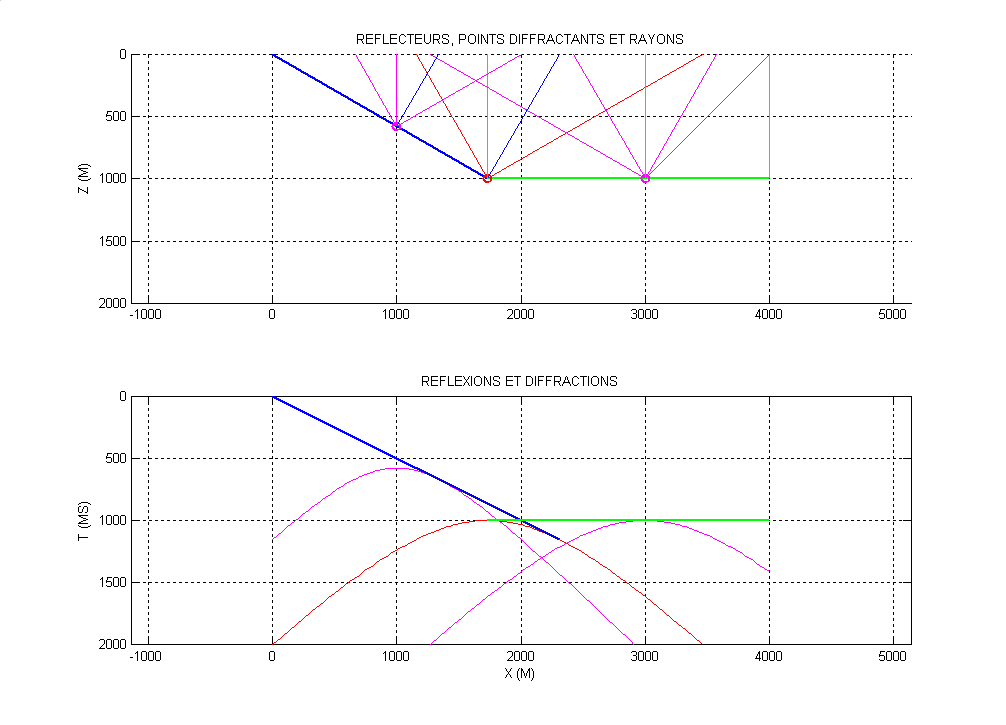

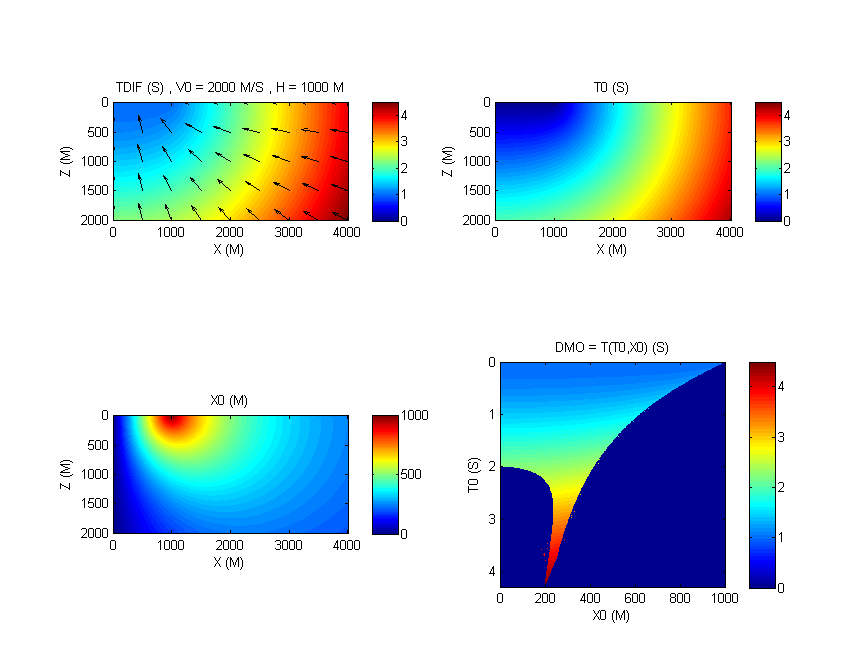

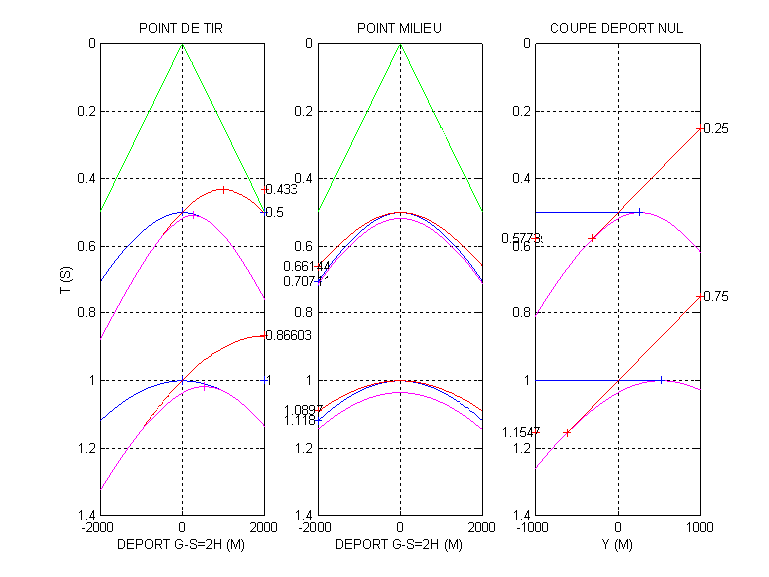

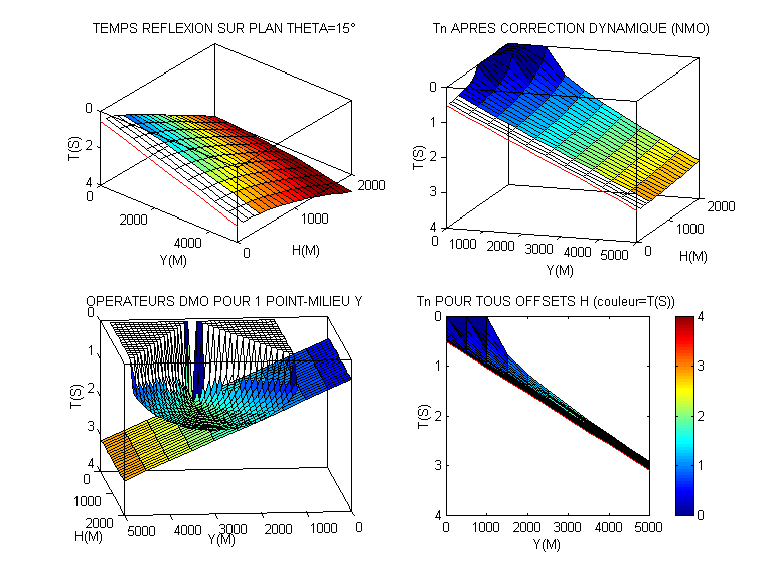

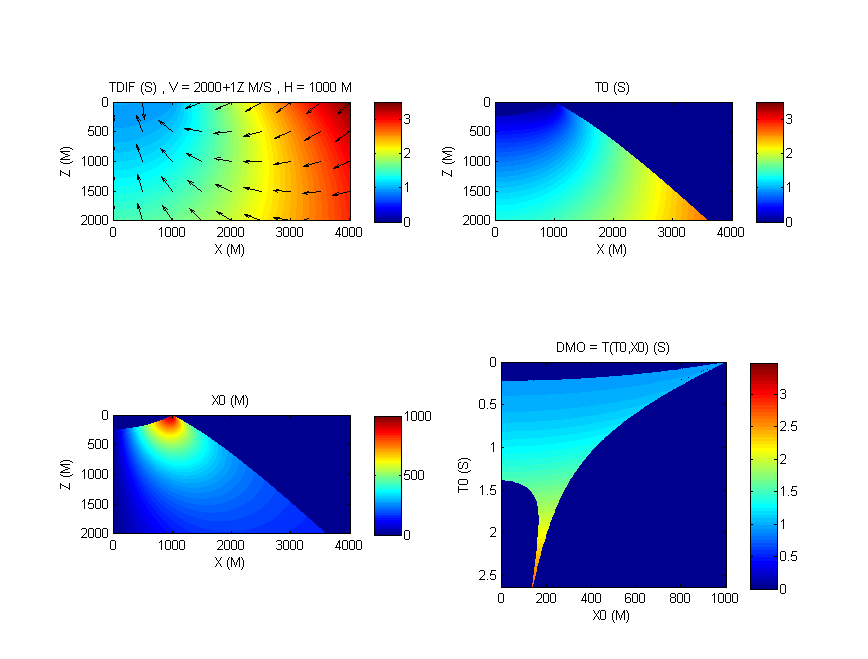

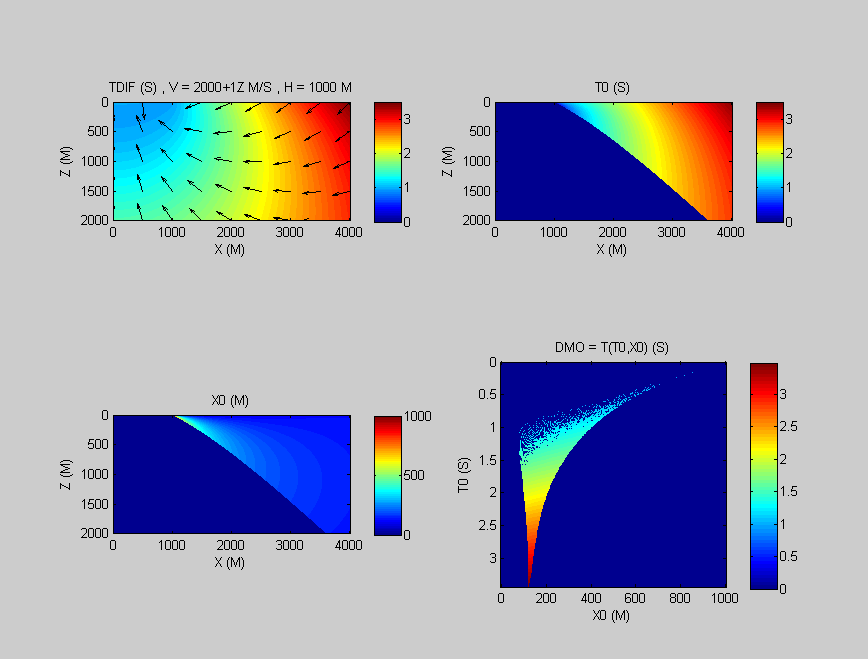

Réflecteur plan horizontal - Réflecteur plan penté - DMO V0 - DMO VZ - DMO VZ - Tir, point-milieu, déport nul - Tir reflecteur horizontal-penté - Point-milieu reflecteur horizontal-penté -

Migration V(z)

Programmes : Réflexion-diffraction V(z) - Migration V(z)

Figures :

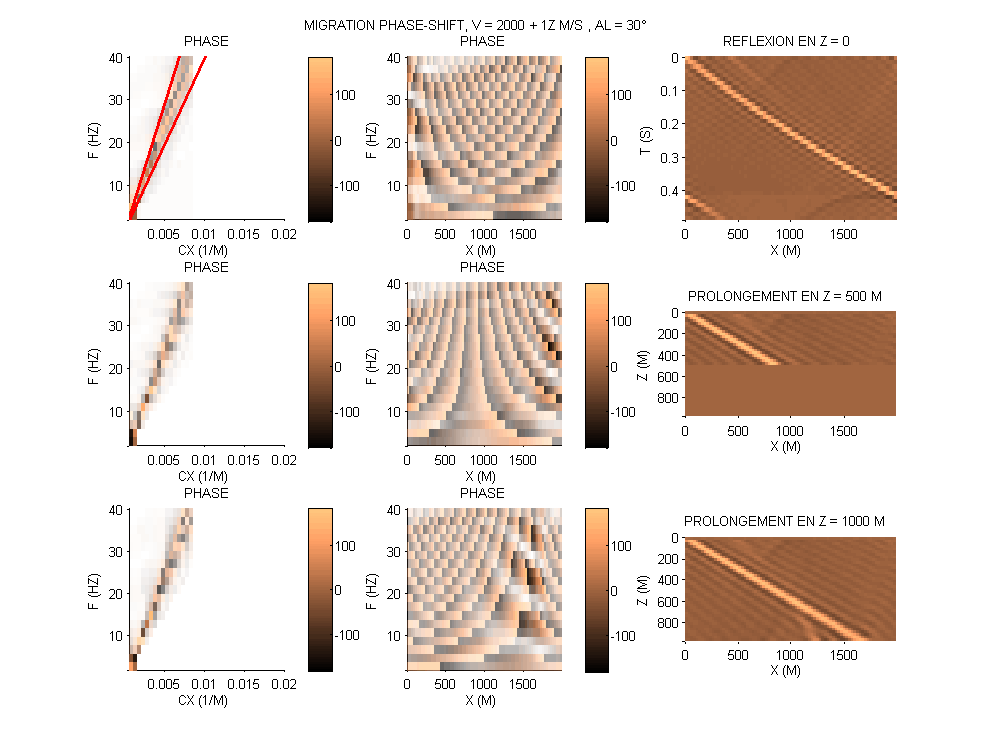

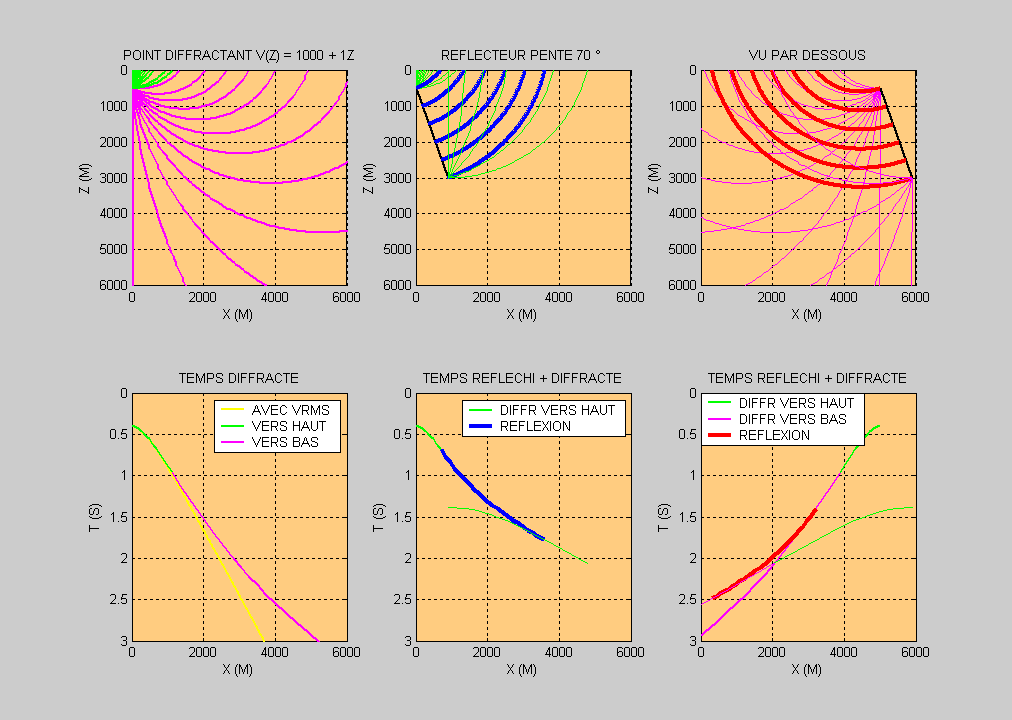

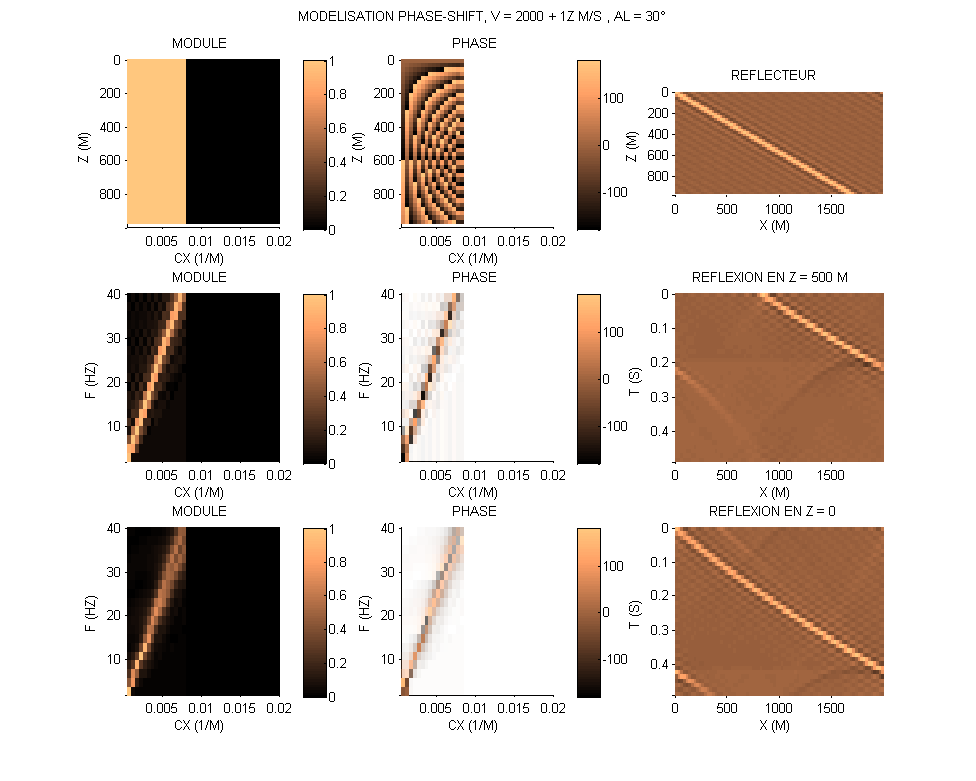

Réflexion-diffraction V(z) - Migration V(z) - migration phase-shift V0 - migration phase-shift VZ - modélisation phase-shift VZ

Migration V(x,y,z)

Programmes : Différences finies 15°

Figures :

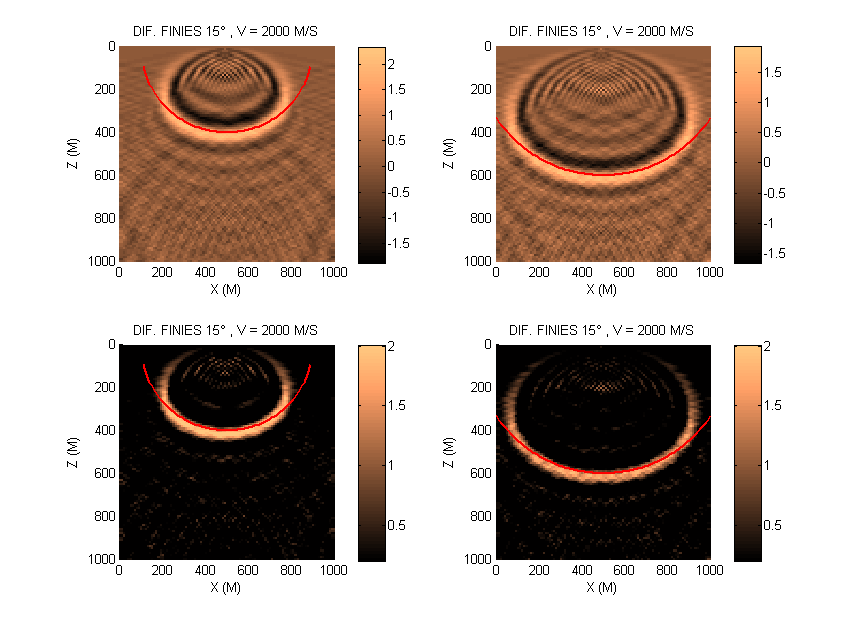

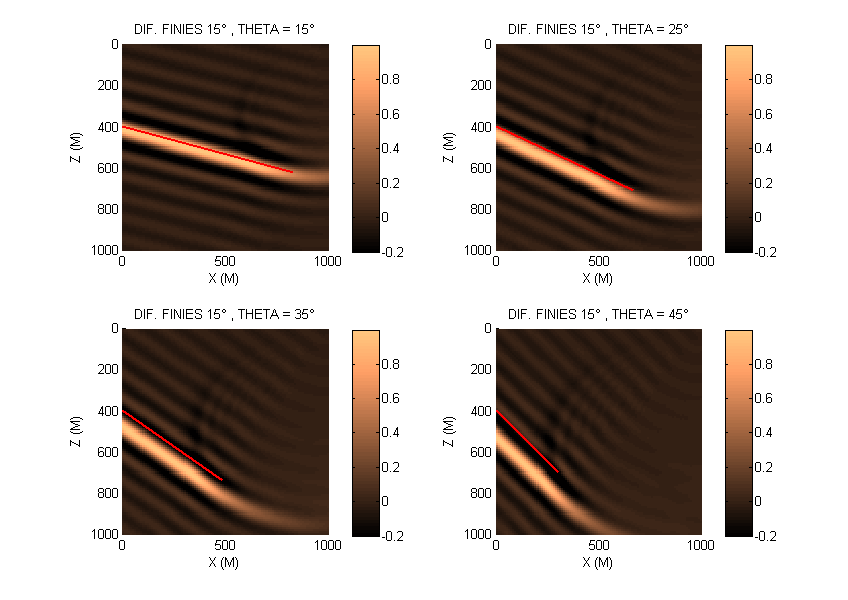

Differences finies 15° - Differences finies 15° - Rayon image - Faille normale (x,z) - Faille normale (x,t) - Fond eau horizontal (x,t) - Fond eau penté (x,t) - Fond eau penté (x,z) -

Migration d'ondes coniques

Programmes : Migration onde conique

Figures :

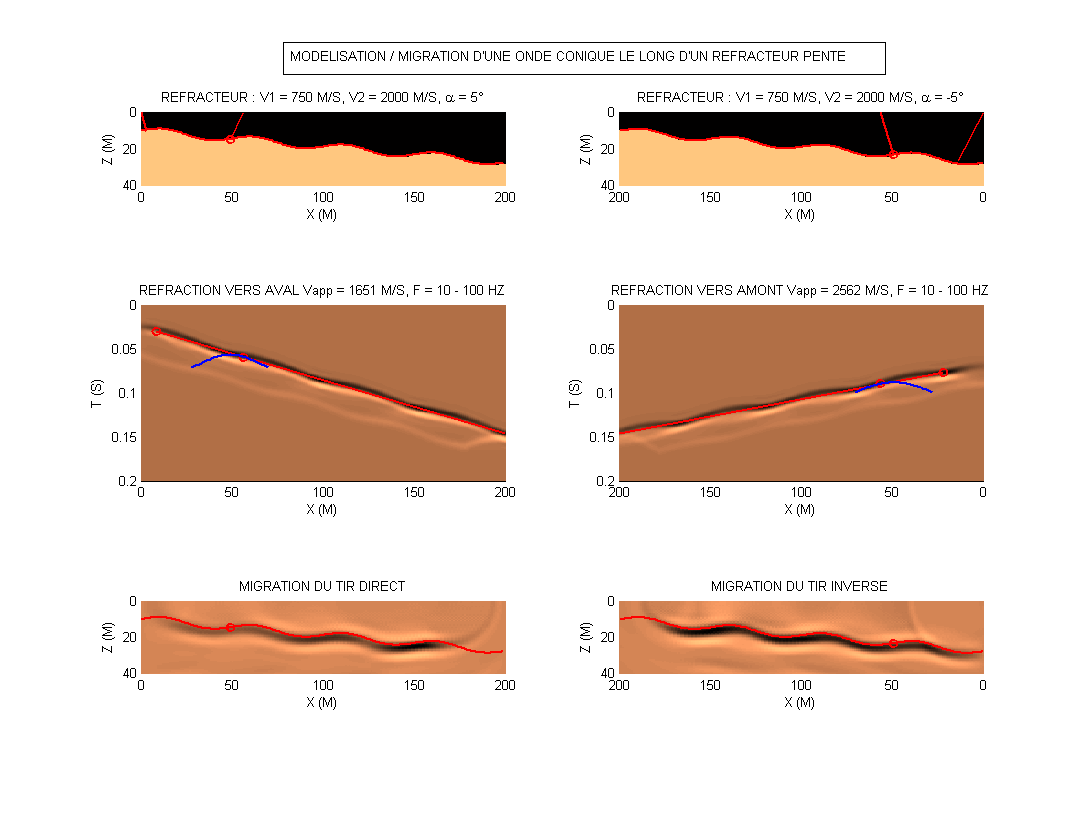

Migration onde conique -
